1母線槽的規范范圍

本規范規范規定了密布絕緣母線干線體系（母線槽）及其插接式饋電箱（以下簡稱饋電箱）的術語、技能要求和實驗辦法等。

本規范規范適用于額外電壓交流至660V，頻率為50Hz或60Hz，額外電流至5000A的三相母線槽，以及配套用的饋電箱。

本規范規范不適用于母線槽中所選用的自成一體的元件，如主動空氣開關等，其應契合本身的技能規范。

2母線槽引用規范

下列規范所包含的條文，經過在本規范規范中引用而構成為本規范規范的條文。在規范出書時，所示版別均為有用。一切規范都會被修訂，運用本規范規范的各方應討論運用下列規范最新版其他或許性。

GB4208—1993外殼防護等級

GB5581——1985電工用銅、鋁及其合金母線第1部分:一般規矩GB5582——1985電工用銅、鋁及其合金母線第2部分:銅母線GB5583—1985電工用銅、鋁及其合金母線第3部分:鋁母線

GB7251.1—1997低壓成套開關設備和控制設備第1部分:型式實驗和部分型式實驗成套設備

GB7251.2—1997低壓成套開關設備和控制設備﹑第﹒2部分:對母線干線體系（母線槽）的特別要求

JB/T3085—1999電力傳動控制設備的產品包裝與運送規程

JB/T3752.1—1999低壓成套開關設備和控制設備﹐產品類型編制辦法第―1部分:低壓成套開關設備

3母線槽相關的術語、類型代號

3.1術語

本規范規范專用術語及其定義如下。

3.1.1密布絕緣母線槽

將裸母線用絕緣資料掩蓋后，緊貼通道殼體放置的母線槽。

3.1.2饋電式母線槽

饋電式母線槽是由各種不帶分接設備（無插接孔）的母線干線單元組成，它用來將電能直接從供電源處傳送到配電中心。

3.1.3插接式母線槽

插接式母線槽由帶分接設備的母線干線單元和插接式饋電箱組成，―它用來傳輸電能，并可引出電源支路。

3.1.4戶內型母線槽

適用于在建筑物內設備的母線槽，該建筑物維護母線槽不受日曬雨淋。

3.1.5戶外型母線槽

適用于露天作業，不受氣候干擾的母線槽。

3.1.6分接設備

為了使分接單元與母線干線聯接，在母線上所設置的設備或所采納的結構辦法。

3.1.7端蓋

一種中止和關閉母線槽終端的設備。

3.1.8橫向隔板

一種分隔板或其它避免空氣或潮氣在母線槽內自由流動的維護設備。

3.1.9直線形母線干線單元（直線段)

形狀為直線的母線干線單元。

3.1.10L形母線干線單元（L形接頭）

形狀為直角的母線干線單元，它含有水平L形母線干線單元和垂直L形母線干線單元。3.1.11T形母線干線單元（T形接頭）

形狀為T形,能在三個方向上與其它母線干線單元聯接的母線干線單元，分為水平式和垂直式兩種。

3.1.12X形母線干線單元(X字形接頭)

形狀為X字形，能在四個方向上與其它母線干線單元聯接的母線干線單元。

3.1.13Z(偏置〉形母線干線單元(Z形接頭)

在母線干線上具有偏置（平行位移）的母線干線單元。

本規范規范除專用術語外，引用了GB7251.1，GB7251.2中與本規范規范有關的名詞、術語。

3.2類型代號

母線槽的類型應契合JB/T3752.1的規矩。

4.母線槽的技能要求

4.1母線槽的運用條件

4.1.1正常運用條件1.1.1周圍空氣溫度

周圍空氣溫度不得逾越＋40℃，并且在于24h內其平均溫度不得逾越+35℃，周圍空氣溫度的下限值為一5℃。

4.1.1.2大氣條件

空氣清潔，在最高溫度為＋40℃時，其相對濕度不得逾越50%。在較低溫度時，答應有較大的相對濕度，例如:＋20℃時相對濕度為―90%。但應考慮到因為溫度的改動，有或許會偶然地發生適度的凝露。

4.1.1.3海拔高度

設備場所的海拔高度不得逾越2000m。

4.1.1.4污染等級

污染等級按GB7251.1—1997中1.2.3的規矩選3級。

4.1.2特殊運用條件

當存在下述任一特殊狀況時，有必要在詳細產品規范中規矩或由用戶與制作廠洽談處理。

4.1.2.1與1.1規矩的溫度、濕度、海拔高度不相同。

4.1.2.2在運用中，溫度或氣壓急劇改動，以致在設備內易出現異常的凝露。

4.1.2.3空氣被塵土、煙霧、腐蝕性微粒、放射性微粒、蒸汽或鹽霧嚴峻污染。

4.1.2.4暴露在強電場或強磁場中。

4.1.2.5暴露在高溫中，例如太陽的直射或火爐的烘烤。

4.1.2.6受霉菌或微生物侵蝕。

4.1.2.7設備在有火災或爆破風險的場所。

4.1.2.8遭受劇烈振蕩或沖擊。

4.1.2.9設備在會使載流容量和分斷才能受到影響的當?shù)兀鐚⒃O(shè)備設備在機器中或嵌入墻內。

4.1.2.10為處理電和輻射的煩擾而采納的恰當辦法。

2母線槽的設備條件

4.2.1過電壓類別（設備類別)

過電壓類別契合GB7251.1—1997中7.6.1的規矩，定為IⅢ、Ⅳ級。制作廠家應在運用闡明書中給出。

4.2.2設備辦法應根據母線槽制作廠的設備闡明書進行設備。

5.母線槽的額外參數

5.1額外電流

母線槽的額外電流值應為表1中的規范值之一。

5.2額外作業電壓

母線槽中母線槽的額外作業電壓應是溝通380v、660V。

5.3額外絕緣電壓

母線槽的額外絕緣電壓是與介電強度實驗、電氣空隙和爬電間隔有關的電壓值。除非另有規矩，電路的額外作業電壓不答應超越額外絕緣電壓。

5.4額外頻率

額外頻率為50Hz或60Hz。

5.5額外短時耐受電流

母線槽的額外短時耐受電流是指在規矩的實驗條件下，該母線槽電路在ls能耐受的電流（方均根值)。詳細數值制作廠家應在產品技能條件中給出。

5.6額外峰值耐受電流

母線槽的額外峰值耐受電流是指在規矩的實驗條件下，母線槽能耐受的電流峰值。其值為表5.4中的短時耐受電流（方均根值）與系數n的乘積。

母線槽的結構要求

6.1總則

母線槽分為插接式密布絕緣母線槽和饋電式密布絕緣母線槽，并分別由各種母線槽單元組成。母線槽的結構有必要安全牢靠，操作便利，維修簡單，一起應能承受本規范規矩的機械、電和熱應力的資料構成，資料應進行合適的外表處理或選用合適的防腐蝕資料。

6.1.1機械負載

母線槽應滿意GB7251.2—1997中7.1.1.1~7.1.1.3的要求。

6.1.2母線槽干線單元

母線槽干線單元的結構應將母線用絕緣資料分相包覆（除插接和銜接部位）后，緊密地裝入外殼中，母線槽可根據要求設置1～3個插口。

6.1.3母線槽銜接

母線槽單元間銜接處所用的螺柱、螺帽及墊圈應選用具有滿意強度的電鍍層的鋼制品或銅合金制品。

6.1.4插接式饋電箱

一、插接式饋電箱按用途分類，有以下幾種型式:

a)直接與電纜聯接，不設備其它電器元件的饋電箱;b)內裝有斷路器的饋電箱;

c)內裝有閘刀開關等的饋電箱;

d)內部不帶開閉元件，只裝有熔斷器、按鈕或其它電器元件的饋電箱。1.2插接式饋電箱的結構，有必要契合以下各項要求;

a)饋電箱的插接頭刺進帶分接設備的母線干線單元時，與母線槽的機械銜接應牢靠，電氣觸摸應杰出，并且其結構應使其本身易于刺進和拔出，應確保插―50次后仍能正常作業;

b)饋電箱內的操作組織應靈敏、牢靠;

c）饋電箱所配用的各種電器元件均應契合其本身的產品規范;d)饋電箱的構造應確保電纜和電器元件的設備、維修便利;e)饋電箱內一切零部件的設備均應結實安全;

f)饋電箱上應有禁絕帶電插拔的設備或警告指示。

7.母線槽中設備資料介紹

7.1外殼

母線槽外殼資料應選用能滿意本規范

7.1.1要求的金屬資料，外殼相互銜接部件間可選用焊接或螺栓銜接，但對用螺栓銜接的外殼應確保電連續性，外殼上所用悉數緊固件應有杰出的防腐鍍層，外殼外表（除用鋁或鋁合金制的外殼外）應涂上無眩目反光的掩蓋層，其顏色應均勻共同，整齊美觀，不得有起泡、裂紋或流痕等缺陷。

7.2導體

a)導體應選用有滿意的機械強度和載流才能的銅、鋁及其合金資料;b)導體有必要選用契合GB5581～5583要求的資料。

7.3絕緣資料

a）絕緣資料應具有不低于1要求的耐熱功能，且應具有不低于5和6要求的絕緣功能;

b)用于支撐母線的絕緣零件還應具有滿意的機械強度;c)絕緣資料應選用有滿意耐老化才能的資料。

7.3外殼導線用端子

母線槽外接導線用端子應契合國家規范GB7251.1—1997中7.1.3的要求。

7.4電氣空隙、爬電間隔

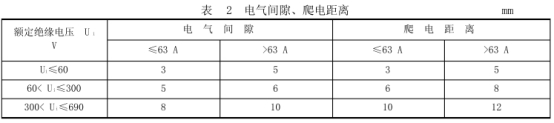

母線槽內不同極性的裸露帶電導體之間以及它們與外殼之間的電氣空隙、爬電間隔應不小于表的規矩。

7.5外殼防護等級

母線槽中母線槽外殼防護等級契合GB4208規矩的IP40要求。

8.功能要求

8.1母線槽的母線槽溫升

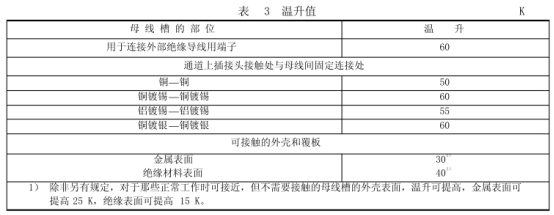

對母線槽進行實驗，各部位的溫升不該超出的規矩。特殊狀況下在不影響絕緣資料的絕緣功能和運用壽命時，可恰當提高溫增值。

8.2對母線槽觸電的防護辦法

8.2.1對直觸摸電的防護

母線槽對直觸摸電的防護要求應契合GB7251.1——1997中的規矩。

8.2.2對間觸摸電的防護

對間觸摸電的防護要求應契合GB7251.1—1997中的規矩。

8.2.3接地端子

母線槽單元應有接地端子，一起應有結實的接地標志。接地端子應由導電杰出的資料制成并應有防腐辦法，且設備在易于挨近的當?shù)亍?

母線單元外殼就任一未涂漆點與接地端子間的銜接電阻值有必要滿意低，以確保母線槽的安全運行，其電阻值應在有關技能文件中給出。

8.3短路強度（承載短路電流才能)

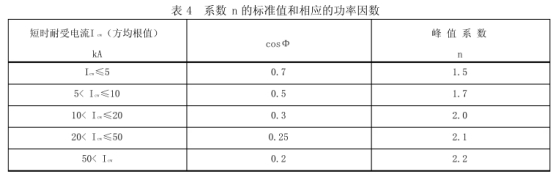

在額外參數范圍內，母線槽應能耐受規矩的額外短時耐受電流和額外峰值耐受電流時發生的熱應力和電動應力。短時耐受電流的數值應在產品規范中規矩。額外短時耐受電流的峰值與額外峰值耐受電流應由系數n乘以短時耐受電流方均根值取得，系數n的規范值和相應的功率因數見表4。

8.4電阻、電抗和阻抗

母線槽產品的電阻，電抗和阻抗的詳細值應在制作廠的闡明書或其它文件上給出。應契合GB7251.2—1997中要求。

8.5母線槽絕緣電阻

進行實驗時，母線槽標稱電壓的絕緣電阻應不小于1000Q/V。

8.6母線槽介電功能

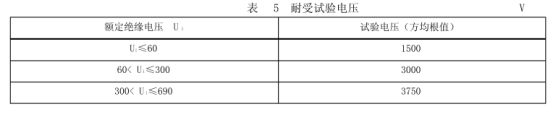

在進行實驗時，母線槽及其饋電箱應能耐受表5規矩的工頻電壓，歷時1min無擊穿和閃絡。

9.實驗辦法

9.1.母線槽的一般查看

一般查看包含:

a) 查看各種標志是否設備正確、結實、明晰;

b) 查看銘牌上文字數據是否正確、明晰、完好;

c) 查看結構設施、鍍層和外殼油漆質量;

查看緊固件是否齊全并緊固。

9.2母線槽機械負載實驗

9.2.1水平負載實驗

水平設備的母線應按GB7251.2—1997中8.2.10.1~8.2.10.3的規矩進行水平負載實驗，GB7251.2—1997的8.2.10.1中第一個實驗的D為2m，第二個實驗的D、D,均為1.5m。

9.2.2實驗成果

實驗期間和實驗后，無論是干線單元還是干線單元銜接點或其它部件都應無破裂，且外殼的變形沒有危害防護等級或電氣空隙和爬電間隔沒有減小到小于本規范的規矩數值。實驗后不該有顯著的永久變形，例如:有影響進線單元和出線單元正確刺進的傾向。

實驗期間和實驗后維護電路應保持其功能。

按GB7251.2—1997中8.2.10.1~8.2.10.3進行每一項實驗后，應根據GB7251.1—1997中8.2.2進行介電強度實驗。

9.3溫升實驗

a)母線槽的安置

按GB7251.2——1997中8.2.1.2安置。

b)溫升實驗

溫升實驗應在總長不小于6m，至少包含一個銜接點的母線槽上進行。在帶電導體中實驗電流應大體持平。應避免在實驗部位發生不該有的空氣循環流動，如:將端頭關閉。另一溫升實驗應在銜接于母線槽各個不同截面的分接單元上進行。―關于這一實驗，分接單元應通以額外電流并且母線槽應載有額外電流。

實驗所用外接導體的尺度和散布應列入實驗報告。

實驗應進行滿意的時刻使溫升到達穩定值（但不超越8h)。實際上，1h改動不超越1K時則到達了本條件。注:為縮短實驗時刻，在實驗的第一階段，可縮短實驗時刻加大電流，今后再減小到規矩的實驗電流。在沒有運用條件的詳細闡明時，分接實驗導體的橫截面應按GB7251.1規矩。進行實驗時應用熱電偶丈量溫度，周圍溫度為10~40℃。實驗完畢，溫升實測值不超越本規范的要求，母線內絕緣沒有損壞，能正常作業，即以為溫升實驗合格。

10.母線槽的維護電路連續性實驗

10.1母線槽維護電路之間的有用銜接驗證

用丈量辦法丈量接地端子與母線槽外殼任一點間的電阻值，來判別維護電路連續性，被測點應無非導電掩蓋層。測得的電阻值應契合規范要求。

10.2驗證維護電路的短路強度

一個單相實驗電源，一極銜接在一相的進線端子上，另一極銜接到維護導體的進線端子上（維護接地點)，然后將一相的出線端與維護導體的另一端銜接。如母線槽有獨自的維護導體，

應運用最近的相導體。關于每個有代表性的出線單元應進行獨自實驗，即用螺栓在單元的對應相的出線端子和相關的出線維護導體之間進行短路銜接。

實驗中的每個出線單元應配有維護設備，該維護設備可使單元經過最大峰值電流和It電流值，此實驗答應用成套設備外部的維護器件來進行。

關于此項實驗，成套設備的結構應與地絕緣。實驗電壓應等于額外作業電壓的單相值。

10.3實驗成果

a)無論是獨自的母線槽或由結構組成的維護導體，其連續性和短路耐受強度都不該受到嚴峻危害;b)除直觀查看外，帶有維護器件的回路，再以出線單元的額外電流來做溫升實驗，應滿意本規范表的要求;

c）由母線結構構成的維護導體，在實驗后只需不影響電的連續性也未引起附近易燃部件焚燒，而接合處有小火花熔焊和局部發熱是答應的;

d)實驗后其維護導體的進線端子和相關的出線端子之間的電阻值應滿意規范的要求。

10.4短路強度實驗

10.4.1額外短路耐受電流不超越10kA的母線槽不要求進行短路耐受強度實驗。

10.4.2實驗組織母線槽應象正常運用時一樣安置。實驗應在一設備上進行，該設備至少包含一個母線干線饋電單元，該單元與恰當數量的直線形母線干線單元相銜接，其總長度不大于6m。

不包含在上述實驗中的其它型式的母線干線單元和分接單元應獨自進行實驗。對三相三線式母線槽應在三相回路中實驗，關于三相四線式的母線槽除在三相回路中實驗外，還要在中性導體與附近的導體所組成的單相回路中進行實驗。制作廠與用戶之間如無其它協議，中性母排實驗的電流值應為三相實驗的相電流的60%。

10.4.3短路電流值與持續時刻

按GB7251.1——1997中8.2.3.2.4要求進行實驗。

10.4.4實驗成果

a)實驗后，導體不該有任何過大的變形，只需電氣空隙和爬電間隔仍然契合表―2的規矩，并且變形不影響與分接單元的恰當銜接。母線的微小變形是答應的。一起，導體的絕緣和絕緣支撐部件不該有任何顯著損壞的痕跡。也就是說，絕緣物的首要特征確保了設備的機械特性介電功能滿意本規范的要求;

b)檢測設備無毛病電流指示;

c)銜接母線用的零件不該松開，導體（母線）不該從輸出端分隔;d)確保毛病時防護電擊的維護導體的效能不被削弱;

e)在不危害防護等級、電氣空隙不小于規矩數值的狀況下，外殼的變形是答應的;

f)無須維修就能按8的實驗辦法承受6表5的耐壓實驗;

g）組合在母線槽體系中的電器的狀態有必要契合有關詳細產品規范的要求。契合以上條件，即以為實驗合格。

6驗證母線槽電阻、電抗和阻抗

電阻、電抗和阻抗的平均值要在用于溫升實驗的實驗樣機上確認，也就是說至少要包含一個銜接點。

7驗證母線槽的絕緣電阻

母線槽絕緣電阻應在其正常運用條件下，在每個單元進行丈量。丈量絕緣電阻的部位是母線各相之間及相導體與接地端子之間。絕緣電阻值應契合本規范要求。

丈量絕緣電阻的外表的電壓等級應不低于500V。

8母線槽介電強度實驗

本項實驗是驗證母線各部分的絕緣功能是否契合要求。

實驗電壓施加于母線各相之間和帶電導體與母線槽外殼（接地端子）之間。

實驗電源的電壓應是正弦波，頻率在45~62Hz之間，當輸出端短路時，電流不該小于0.5A。實驗時詳細操作應先按規矩的實驗電壓數據的30%~50%加在實驗部位上，然后在10~30s的時刻內逐步升到規矩的實驗電壓值，并在該值下保持1min，最后進行降壓操作，直至電壓為零時再切除電源。

注:出廠查驗時，實驗電壓為本規范中工頻耐壓實驗的規矩值，實驗電壓的施加時刻為1s。假如母線槽已經過一次耐壓實驗而需再實驗時，電壓應降到規矩的工頻耐壓實驗值的85%，實驗電壓的施加時刻為1s。實驗時饋電箱中有不能承受此電壓值的電器元件應撤除后再進行實驗。

實驗過程中假如沒有擊穿閃絡現象，則以為母線槽的介電強度實驗經過。

驗證母線槽電氣空隙和爬電間隔

丈量母線槽的電氣空隙和爬電間隔時應考慮到槽殼和母線或許發生的變形，包含由短路和機械負載引起的任何或許的改動。關于帶分接設備的母線干線單元，還需要丈量抽出式部件在不同作業方位時的電氣空隙和爬電間隔，丈量時可用專用量具或通用量具。

測得的成果(尺度）應契合要求。

10驗證機械操作

饋電箱的插接設備按正常運用刺進母線槽插接孔，經過50次的刺進和拔出（刺進、拔出算一次)操作后，查看插接部位是否完好，插拔是否靈敏，觸摸是否牢靠，并進行溫升實驗，其溫升應契合要求。

11驗證防護等級

母線槽的防護等級應按GB4208的規矩進行實驗，并契合本規范要求。

6查驗規矩

6.1查驗分類

母線槽的查驗分型式查驗和出廠查驗。

型式查驗

型式查驗是對母線槽質量進行全面查核，即對規范中的技能要求悉數進行查驗。查驗樣品應為長度不小于6m，至少有一個銜接點的直線形母線干線單元。有下列狀況之一時應進行型式查驗:

a)新產品或老產品轉廠生產的試制定型判定;

b)正式生產后，如結構、資料、工藝上有較大改動，或許影響產品功能時;

c)出廠查驗成果與前次型式查驗有較大差異時;

d)國家質量監督組織提出進行型式查驗的要求時。

型式查驗規矩

a）用作型式查驗的母線槽有必要是首要制作工藝裝備齊全的正式試制的樣品;

b)各實驗項目可按恣意次序或在同一型式的不同樣品上進行。有特殊要求的當?shù)卦谠敿氻椖恐嘘U明;

c）一切實驗項目都能經過和一切承受實驗的試品都合格，才以為母線槽的型式實驗合格。否則有必要分析原因，采納技能辦法，甚至改善設計、工藝、工裝等重新進行，直到型式查驗合格停止，型式查驗合格的產品才能提請判定。

型式查驗項目

型式查驗項目包含以下內容:

a一般查看;

b機械負載實驗;

c溫升實驗;

d維護電路連續性實驗;

e短路強度實驗;

f驗證電阻、電抗和阻抗;

g驗證絕緣電阻;

h介電強度實驗;

i驗證電氣空隙和爬電間隔;

j驗證母線槽與分線箱插接的機械操作;

k驗證外殼防護等級。

母線槽的出廠查驗

出廠查驗是母線槽交貨時有必要進行的各項實驗，也是生產過程的最后工序。

出廠查驗規矩

母線槽出廠前每臺均需進行出廠查驗，當規矩的查驗項目都經過才能以為查驗合格。若實驗未經過，可返修后再復試。如復試經過仍可以為出廠查驗合格，否則為不合格。

6.3.2出廠查驗項目

出廠查驗項目包含以下內容:a)一般查看（見1>;

b)維護電路連續性的查看（見1);c)驗證絕緣電阻（見7>;

d)介電強度實驗（見8);

e)驗證電氣空隙和爬電間隔（見9)。

7標志、包裝、運送和貯存

7.1標志與銘牌

7.1.1銘牌

母線槽的每個單元都應有銘牌，銘牌應裝貼在顯著易見之處。

下列a項至h項內容應在銘牌上給出，從i項至r項內容可在銘牌或在有關文件資料中給出。a)制作廠名稱或商標;

b）產品型號及名稱;

c)制作年月;d)出廠編號;e)額外作業電流;f〉額外作業電壓;

g)）電流類型（以及在溝通狀況下的頻率)﹔h)規范編號;

i)額外絕緣電壓;j)運用條件;k)防護等級;

1)避免觸電的辦法;m)作業范圍;

n)接地類型及接地設備;o)外形尺度及設備尺度;p)電阻、電抗和阻抗;q)質量;

r)短路強度。7.1.2標志

a)母線槽接地處應設置顯著的接地標志;

b)如有必要，在母線槽單元端頭處設置顯著的母線相序標志;

c)如有必要，在母線槽單元的首尾（或進、出端）應標出顯著的標志;d)在需要設備支架方位處可設符號標志。

7.2包裝與運送

母線槽的包裝應契合JB/T3085的規矩，必要時應有重心方位標志。裝箱時應附下列文件資料;

a)裝箱文件資料清單;b)運用闡明書;

c）裝箱清單;

d)產品合格證明書（合格證)。

7.3貯存條件

假如貯存的條件與1.1規矩不一起，應由用戶與制作廠簽定專門的協議。除非另有規矩，貯存過程中的溫度可在一25℃至＋55℃范圍之內，在短時刻內(不超越24h)溫度可到達+70℃。
