進入20世紀90年代,配電系統的繼電防護及自動化全面進入微機年代,電力電子技能從電磁、晶體管﹑集成電路、計算機直到今日的網絡化技能,微計算機技能的開展使微機防護及監控產品日益普及,防護功用日趨完善。可是,因?yàn)殡娏w系規程規則35kV以下電壓等級的母線槽,不獨自加裝母線槽防護,靠上端變壓器的后備防護進行防護,而母線槽上產生的燃弧型短路則成為一個防護死區,然后造成國內多起事端與母線槽相連的開關柜被接連焚毀現象。

本文介紹一種獨特快速母線槽防護功用,可對母線槽供給快速防護,消除防護死區。

1完成原理

以國內大多數廠礦企業為雙段母線槽供電方法為例(見圖1),介紹完成原理如下:

當故障點在d時，1QF和3QF處防護裝置均會收集到故障量,但一般1QF處的防護出口時間會比 3QF高一個極差,假設3QF處為0s，則 1QF處為0.5s，則3DL應先跳閘,若3QF拒動,則1QF會延時跳閘。

當故障點在d處時,1QF處防護裝置收集到故障量,而 3QF防護裝置收集不到故障量,則1QF還是會經過延時后跳閘,有時會造成事端的擴大化,乃至引起接連焚毀。

那么,快速母線槽防護的效果就是當故障點在d處時,加快跳閘1QF收集到故障量(延時被撤銷),而更加有用的防護各部分,功用類似于母差。

那么,在完成手段上,僅僅是將出線防護的一對空接點(快母接點,當出線防護收集到故障量時無延時閉合),引進進線防護的介入,當進線防護收集到這對接點時,便依照原有延時出口,若沒有收集到這對接點,則馬上出口,撤銷延時。

故障點和d與此相同。

分段防護若投入運行,則關于出線是進線,關于進線是出線。

2防護功用完成

快速母線槽防護功用是針對35kV以下開關柜因故障而使同一母線槽上多臺斷路器柜被接連焚毀現象時有產生而設計的,該體系利用附加邏輯歸納判別來完成快速母線槽防護。它在構成上不需要添加一次CT和PT、不需要整定計算及不需要考慮定值合作,只需要添加幾條柜間連線裝置,即能完成快速防護母線槽的功用。

同一母線槽上的多臺防護裝置的判別量結合在一起,可構成(一般在母線槽的進線柜上>快速防護母線槽體系。該體系對收集來的判別量進行歸納剖析和邏輯判別,如該母線槽區域內產生故障,將敏捷動作把母線槽從地點的電力體系中切除;而在母線槽區外產生故障時,各防護仍以原有的方法和定值動作,快速防護母線槽體系則會被可靠閉鎖。這一體系的引進可消除35kV以下母線槽原有的防護死區,從防護的角度防止接連焚毀現象的出現。該體系最終由進線防護和分段防護來判別是否是母線槽產生故障。

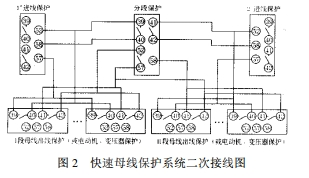

具體接線見快速母線槽防護體系二次接線圖(圖2)。

3結論

該方法建立在原微機防護歸納自動化體系基礎上,不需要添加一次設備,只需要添加幾條柜間連線,即可完成快速防護母線槽的功用,簡單、便利、易行。在國內多家企業使用,防止了該類事端的產生。
