有關密集絕緣母線槽與空氣絕緣母線槽的區別，密集絕緣母線槽標準定義為將裸母線用絕緣材料覆蓋后，緊貼通道殼體放置，空氣絕緣母線槽標準定義為將母線用絕緣襯墊支撐在殼體內，靠空氣介質絕緣。

密集絕緣母線槽與空氣絕緣母線槽的區別

1、密集絕緣母線槽的標準定義：“將裸母線用絕緣材料覆蓋后，緊貼通道殼體放置”。

2\空氣絕緣母線槽的標準定義：“將母線用絕緣襯墊支撐在殼體內，靠空氣介質絕緣”。

二者的主要區別有兩點，一是結構形式的不同，二是絕緣方式的不同。

如何選擇及應用？

首先，對兩種不同形式母線槽的性能、特點進行分析：密集絕緣母線槽從加工角度來看，制作工藝比較復雜；從安全性能來看，絕緣要求要求較高。

其優點較多，即：密集絕緣母線槽載流能力大、具體良好的節能效果、動熱穩定性好、體積小、散熱好、溫升低、適于大功率電流的傳輸。【密集絕緣母線槽與空氣絕緣母線槽的區別】

空氣絕緣母線槽從加工角度分析，制作工藝比較簡單；在安全性能方面，絕緣要求比密集絕緣母線槽要低，其絕緣方式也比較靈活（包扎絕緣或不包扎絕緣），分接方便。

其缺點為：載流能力較差、溫升高、阻抗值大、散熱不好、不和適合大電流的傳輸。因此選擇母線槽類型時應從它們的技術性、經濟性去考慮。

載流量（載流能力）是考核母線槽產品的重要指標，大量的試驗數據已經證明，密集絕緣母線槽的載流能力優于空氣絕緣母線槽的載流能力，即：同等規格的導電體載流能力相差一個電流等級、甚至更多。

空氣絕緣母線槽載流能力較差的主要原因是阻抗值大、使得損耗大、加之散熱不好、導致允許承載的電流小。

這在大電流的空氣絕緣母線槽中尤為突出。

例：4000A母線槽選用密集絕緣母線槽，電流密度可以選擇1.8A/㎜2左右；而空氣絕緣母線槽只能選擇1.2A/㎜2左右，后者的截面（導電體）要大得多，從而造成成本增加，浪費資源。

合理的選擇母線槽可以大大地提高輸配電系統的安全性和可靠性。

鑒于密集型和空氣型兩者的不同特點，建議配電系統的主干線、饋電部分、電流等級較高的地方選擇密集絕緣母線槽最為適宜；對于分支較多、電流等級不高的地方可以選擇空氣絕緣母線槽，其優點是：載流能力大、損耗小、平衡電抗、使用方便、降低成本。

具體選擇范圍建議：額定電流1250A以上選用密集絕緣母線槽;1250A以下選用空氣絕緣母線槽或密集絕緣母線槽（1250以上不宜選用空氣絕緣母線槽，其主要缺點是：損耗大、成本高）。

例：天津××××大廈工程變電所低壓側，電流等級3150A，前期選用了空氣絕緣母線槽，其導電體的截面積是按照密集絕緣母線槽導電體的截面積（相同電流等級）進行的選擇經現場抽樣試驗溫升值已達到90K，比標準高出30K。后經調整選用了密集絕緣母線槽，經試驗溫升只有50K，產品滿足標準要求，得到了用戶好評，大量的試驗數據已證明了以上觀點。

用戶在選擇母線槽時應根據不同的使用場所來確定母線槽的類型、母線槽的防護等級，并根據所需容量確定母線槽電流等級。

注意：工廠提供的母線槽產品應與通過全面型式試驗的母線槽產品相符。

嚴格避免型式試驗是一種產品，提供給用戶的又是另一種產品。

工程上的送電試驗是不能作為全面檢驗母線槽性能的依據，工程上的送電電流很小，不能達到滿負荷運行，是不能說明任何問題的。

母線槽試運行應該是長時間、滿負荷的運行，這樣才能考核母線槽載流能力是否達到規定的額定值及絕緣材料的可靠性。

正確選擇母線槽的載流能力關系到整個配電系統的安全性及可靠性，因此應遵循：“母線槽的允許載流能力，一定要大于所使用的過電流保護裝置的額定電流，并且它還要大于所出現的最大負載電流”。

密集絕緣母線槽的一系列性能特點，使得這類產品已被稱之為“節能產品”。

由于密集絕緣母線槽的優越性，決定了它的發展空間。隨著國民經濟的發展，高層建筑、超高層建筑、大型公共設施的興起，節約能源、降低配電線路的電壓損失已成為更重要、更優先考慮的問題。

密集絕緣母線槽的出現必將會在整個輸配電系統中逐漸替代空氣絕緣母線槽，發揮其越來越大的作用。

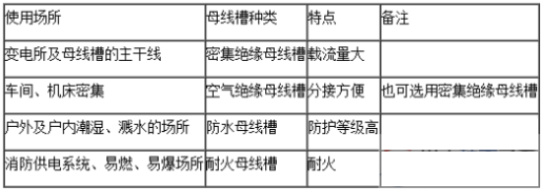

按照不同的使用場所選擇合適母線槽，見表1

表1

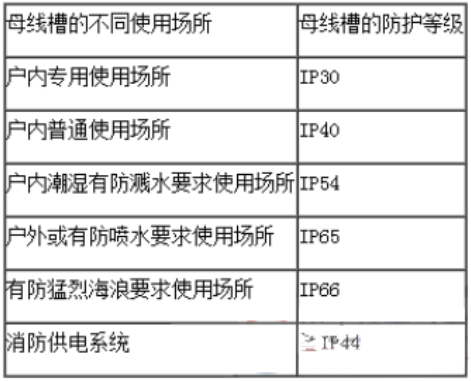

母線槽的防護等級應根據不同的使用場所進行確定，見表2

表2
